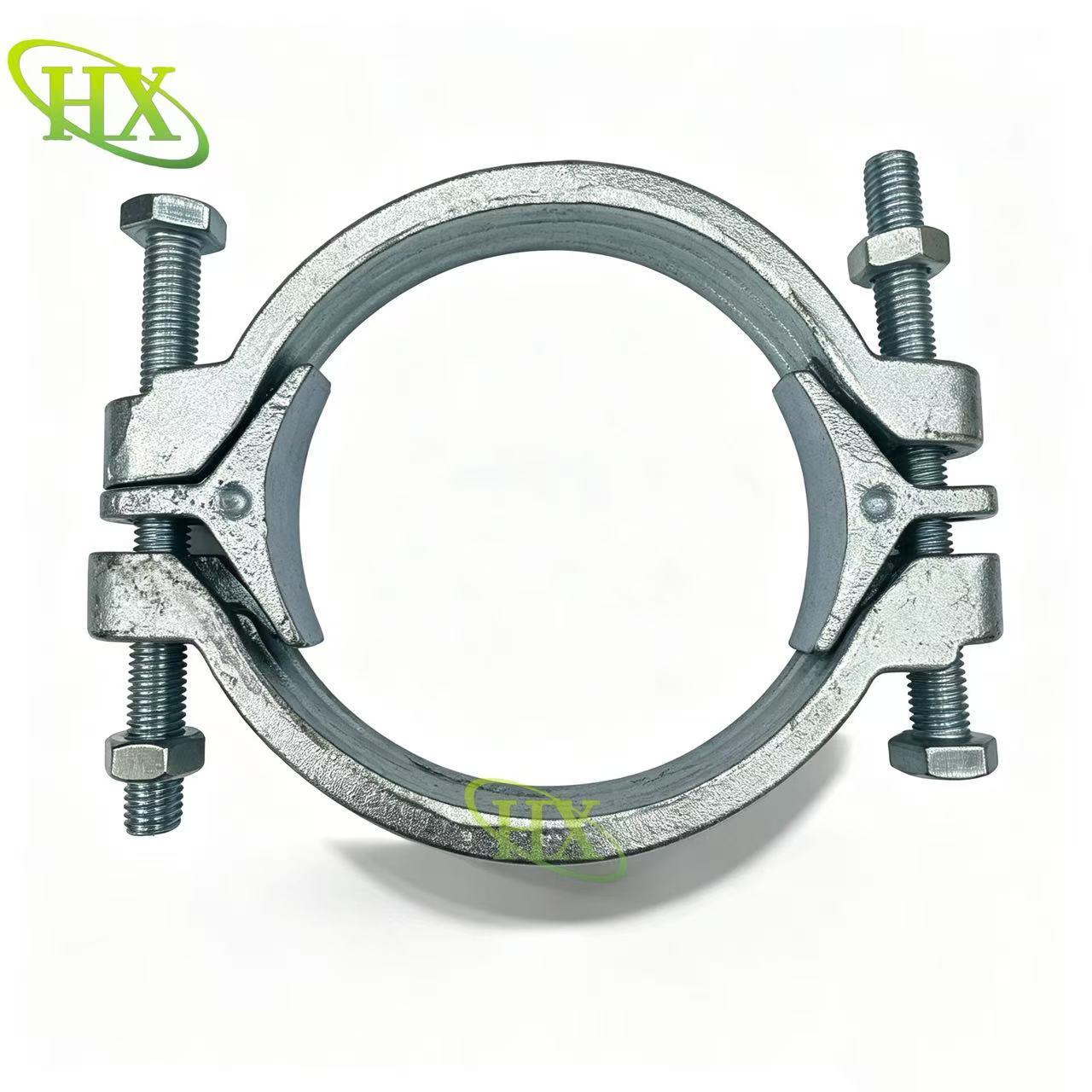

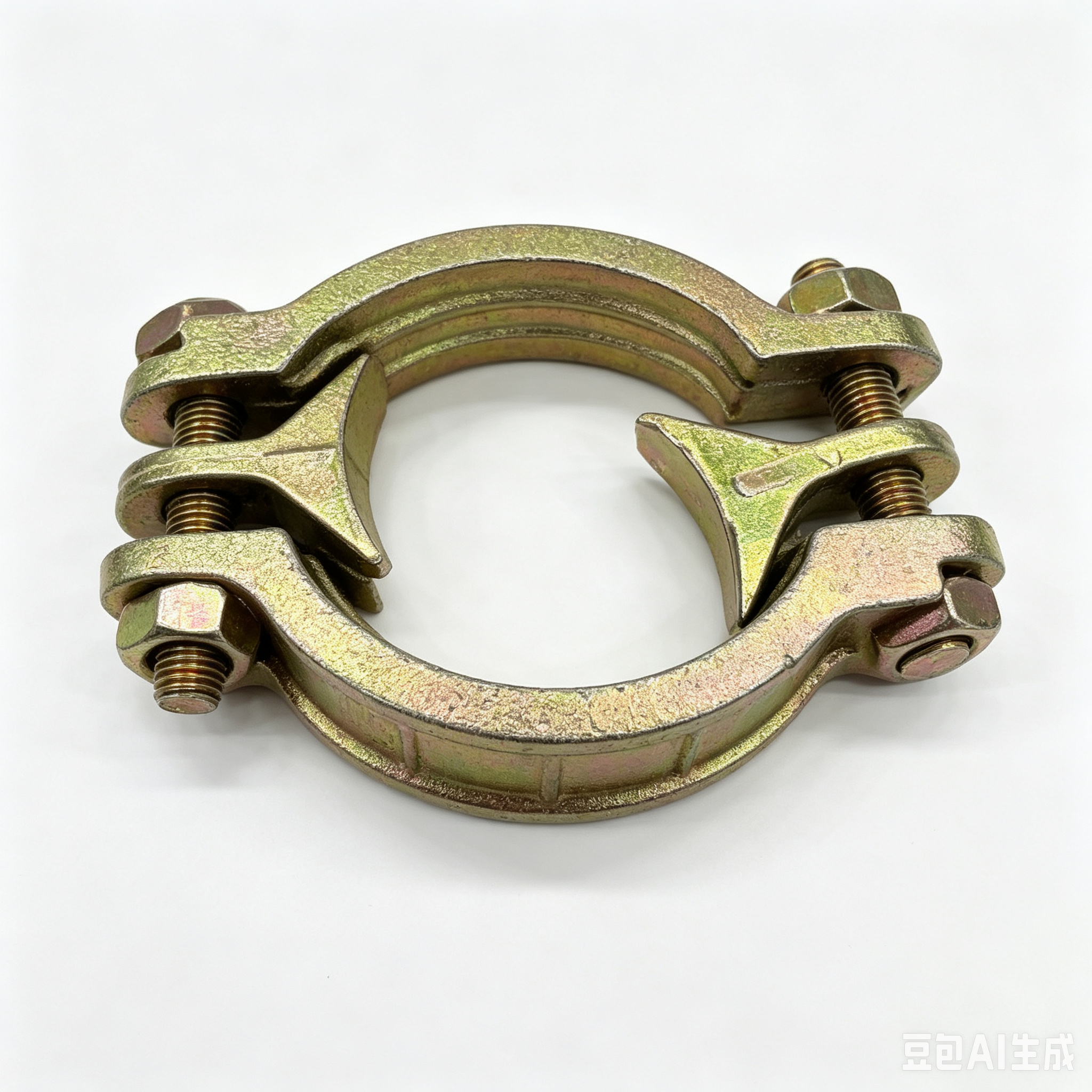

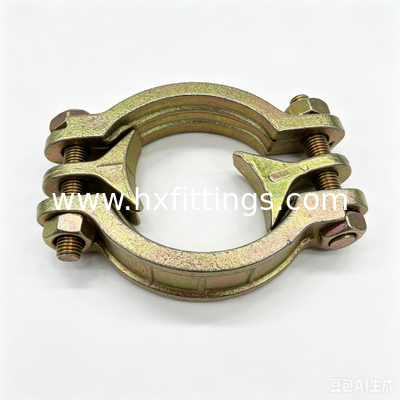

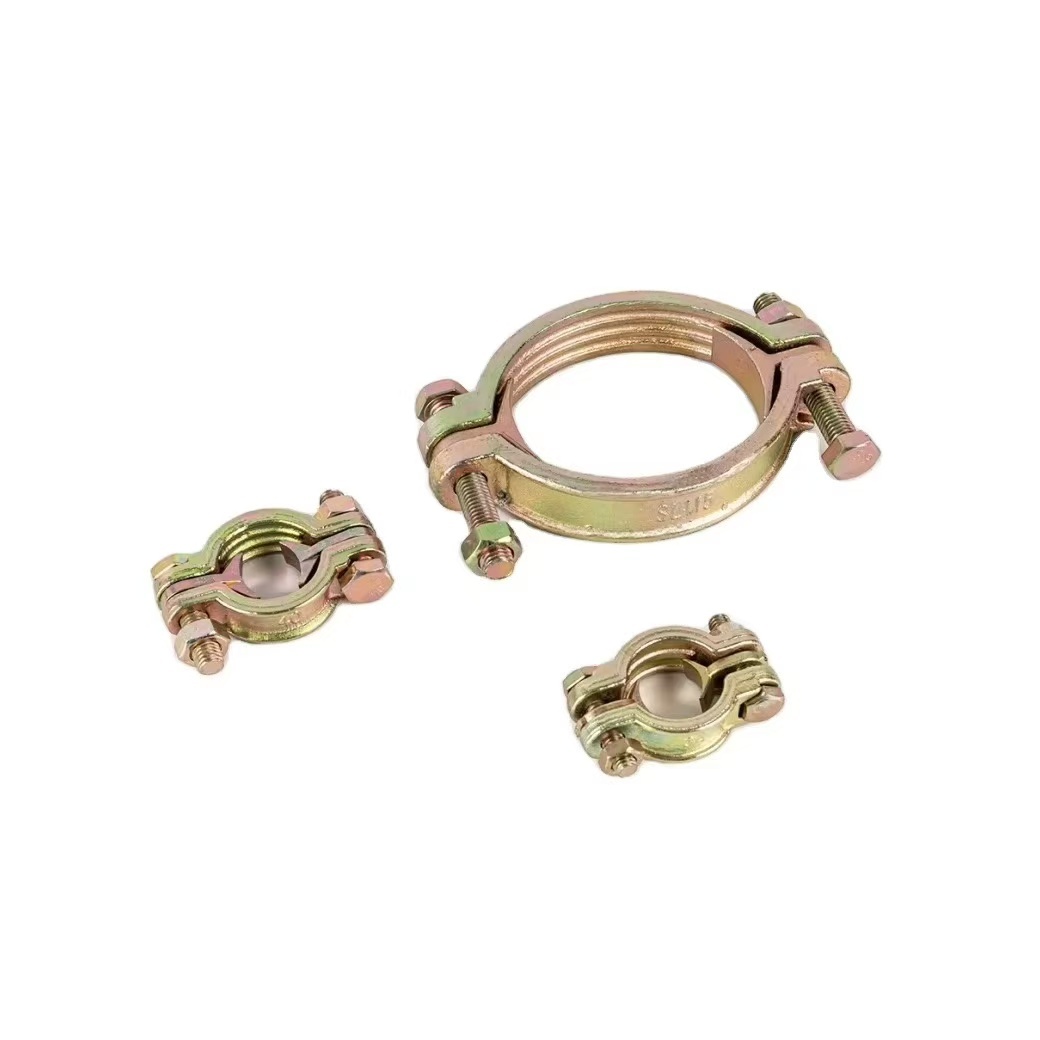

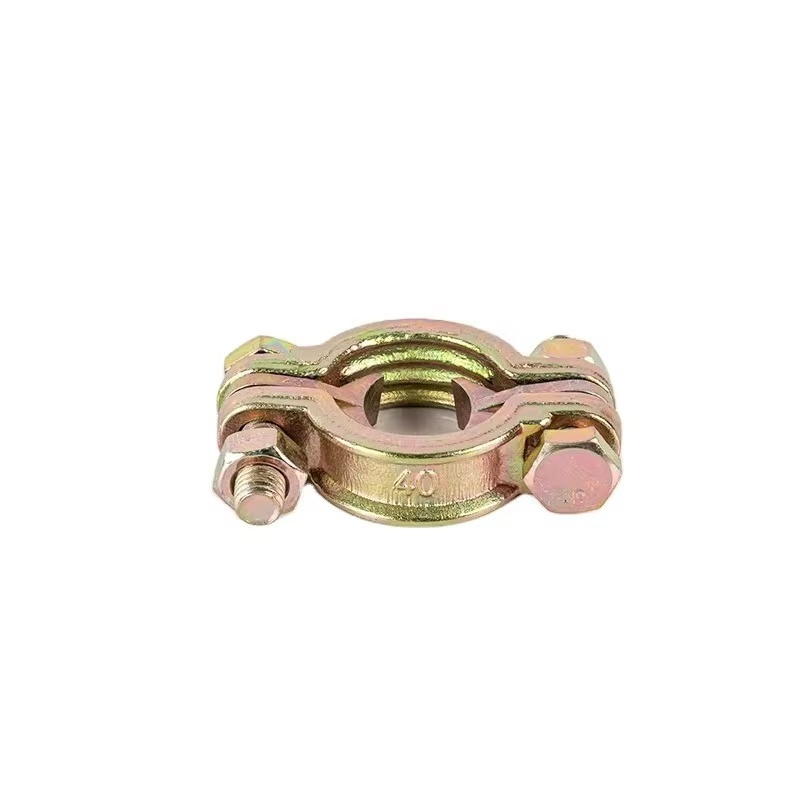

مشبك خرطوم معدني من الفولاذ المصبوب عالي التحمل بمسمار مزدوج قابل للطرق

مكان المنشأ	الصين
اسم العلامة التجارية	HX
إصدار الشهادات	ISO9001
رقم الموديل	1/2-12
الحد الأدنى لكمية	500
الأسعار	negotiable
تفاصيل التغليف	كرتون
وقت التسليم	15 د
شروط الدفع	تي/تي
القدرة على العرض	10000000000 قطعة في الأسبوع

تفاصيل المنتج

اترك رسالة

منتوج وصف

بلديمشابك EN74 / BS1139 الصلب المسالك المتحركة المتحركةهي مكونات السقالات الهندسية المصممة لربط أنابيب السقالات بشكل آمن في أي زاوية.منقوشة,الفولاذ المضغوط، والحديد الزهريهذه المفاصل توفر اتصالات موثوقة عالية القوة ضرورية للبناء والصيانة الصناعية والتطبيقات الهيكلية المؤقتة.

المصنوعة منالصلب من الدرجة Q235مع حمايةغلاف صناعي صناعيفي نهاية المطاف، هذه المفاصل توفر مقاومة استثنائية للتآكل والسلامة الهيكلية حتى في البيئات الخارجية والساحلية المطالبة.EN74-1وBS1139تضمن المعايير أنها تلبي معايير السلامة والجودة الدولية الصارمة لتجهيزات السقالات.

الميزات الرئيسية والفوائد

ثلاثة خيارات تصنيع: الاختيار بين المرفقات المختلطة للقوة القصوى وتطبيقات العمل الثقيل (الطبقة B) ، المرفقات الفولاذية المضغوطة للحصول على توازن فعال من حيث التكلفة بين الأداء والاقتصاد ،أو أصناف الحديد الصلب للاستخدام العام.
BS1139 و EN74-1 معتمدة: متوافق تماما مع معايير السقالات البريطانية والأوروبية، وضمان السلامة والقبول التنظيمي في مواقع البناء المهنية.
التصميم المتعدد الاستخدامات: يسمح بتوصيل أنابيب السقالات في أي زاوية (دوران 360 درجة) ، مما يوفر المرونة لتكوينات السقالات المعقدة ، والتمسك ، والدعم الشعبي.
حماية ممتازة من التآكل: معالجة السطح المغطاة بالزجاجات الساخنة أو المطبقة بالزنك الكهربائي توفر عمرًا طويلًا ، حتى في بيئات عالية الرطوبة أو المعرضة للمالح.
مادة عالية القوة: مصنوع من الصلب Q235 معالصف 8.8 المسامير والمحار(1/2 " × 82mm) ، وضمان قدرة تحمل حمولة موثوقة ومقاومة الانزلاق.
تصميم مضاد للنزلق: الأسطح الداخلية ذات الأضلاع توفر قبضة محسنة وتمنع انزلاق الأنبوب تحت الحمل.
الارتباط الآمن: مجهزة بمحار مقيدة (AF 21mm23mm) لمنع فقدان أثناء التجميع وتفكيكه ، متوافقة مع المفتاحات القياسية.

المواصفات التقنية

المعلم	تفاصيل
المعايير المعمول بها	EN74-1 (الفئة A و B) ، BS1139
المواد	الصلب الكربوني Q235 (الصلب المُصنع بالقطرة / الصلب المضغوط)
التشطيب السطحي	مصقول بالماء الساخن (HDG) / مغلف بالزنك الكهربائي / ملون بنفسه
التوافق بين قطر الأنابيب	48.3mm، 48.6mm، 60.3mm، 76mm، 89mm (القياسية) ؛ الأحجام المخصصة المتاحة
مواصفات المسامير	1/2 "× 82 ملم T-البراغي، الصف 8.8 من الفولاذ عالية القوة
حجم عقدة الجوز	AF 21mm، 22mm، أو 23mm (اعتمادًا على النموذج/المعيار الإقليمي)
مقاومة الانزلاق	> 15 كيلون (متوافق مع الفئة B)
حمولة الفشل	> 20 كيلون
أنواع التصنيع	الصلب المُصنع بالقطرة / الصلب المضغوط / الصلب الأليف
نوع التصميم	النوع البريطاني (متوفر أيضًا: المعايير الأمريكية والألمانية واليابانية والكورية)
الشهادة	ISO 9001، CE، SGS (تتوفر عند الطلب)

مقارنة عملية التصنيع

الجانب	المرفق المزدوج	عقدة الفولاذ المضغوط	عقدة حديد صب
المواد الخام	Q235 / S235 قضيب مستدير من الصلب	Q235 / صفيحة الصلب SPHC	الحديد الصلب / القابل للتكييف
العملية	تسخين وتصنيع القوالب، المعالجة الحرارية	حفرة، تشكيل، قطع، حفر	صب الحديد المنصهر في القوالب
القوة والمتانة	أقصى قوة ؛ مناسبة لتطبيقات الدرجة B الثقيلة	متوسط الحمل؛ بديل فعال من حيث التكلفة	صالحة للاستخدام العام
الوزن (48.3 ملم)	ما يقرب من 1.10 ️ 1.12 كجم/قطعة	حوالي 0.85 1.05 كجم/قطعة	تقريباً 0.85 ¥ 0.90 كجم/قطعة
تطبيقات نموذجية	النفط والغاز، البتروكيماويات، السقالات الصناعية ذات الحمولة العالية	البناء العام، المباني المؤقتة	البناء الخفيف إلى المتوسط

جدول مرجعية الأبعاد والوزن

نوع القابض	المواصفات (mm)	الوزن (حوالي)	الصناعة	معالجة السطح
عقدة الدوران	48.3 × 483	1.00 ️ 1.12 كجم	من النحاس	HDG / الكهرباء المقاومة
عقدة الدوران	48.3 × 483	0.85 1.05 كجم	الفولاذ المضغوط	HDG / الكهرباء المقاومة
عقدة الدوران	48.3 × 483	0.85 0.90 كجم	الحديد الزهري	مصبوغ / مغلف
عقدة الدوران	48.3 × 603	~ 1.40 كجم	من النحاس	HDG / الكهرباء المقاومة
عقدة الدوران	60.3 × 603	~ 1.60 كجم	من النحاس	HDG / الكهرباء المقاومة
مزدوج (زاوية مستقيمة)	48.3 × 483	0.82 0.98 كجم	المضغوط / المُصَوَّر	HDG / الكهرباء المقاومة
عقدة البوتلوغ	48.3 ملم	0.58 0.63 كجم	المضغوط / المُصَوَّر	HDG / الكهرباء المقاومة
ربط الرفع	48.3 ملم	0.57 0.62 كجم	المضغوط / المُصَوَّر	HDG / الكهرباء المقاومة

قطرات مخصصة، وأطوال المسامير، وملفات السطح المتاحة عند الطلب.

تطبيقات نموذجية

مبنى مرتفعالهياكل الداخلية والخارجية للشبكة
الجسر والجسر والأنفاقأنظمة دعم الشكل
مصنع صناعيمنصات الصيانة والتفتيش
صناعة النفط والغازالسقالات البرية والبحرية (متوافقة مع أرامكو ، KNPC ، KOC ، Sinopec ، إلخ)
المنصات المؤقتة، المراحل، وهياكل الأحداث
البحرية والساحليةمشاريع البناء التي تتطلب مقاومة عالية للتآكل

ضمان الجودة والامتثال

جميع مشابكنا المتحركة تخضع لضيق صارماختبار المستديرةواختبار سلامة الانزلاق/الحملوفقاًEN74-1 الفئة Bمتطلباتالمنتجات مدعومةISO 9001أنظمة إدارة الجودة، وفقًا لما ينطبق،CE و SGSالشهاداتعمليات الإنتاج المتسقة تضمن أداء عزم الدوران الموثوق به، وأمن المسامير، ودقة الأبعاد.

لماذا تختار المزاوج الخاصة بنا؟

الامتثال المثبت: الالتزام الكامل بمعايير BS1139 و EN74-1.
التصنيع المرن: خيارات الصلب والضغط والحديد الصلب تسمح لك بمطابقة متطلبات القوة مع القيود الميزانية.
توافر المعايير الإقليمية: النوع البريطاني والأمريكي والألماني والياباني والكوري متوفر.
الشحن العالمي والدعم: سلسلة التوريد الموثوقة مع المساعدة التقنية المستجيبة للتخصيص الخاص بالمشروع.
المدى الطويل من حيث التكلفة: عمر الخدمة الطويل يقلل من تواتر الاستبدال وتكلفة الملكية الكلية.
